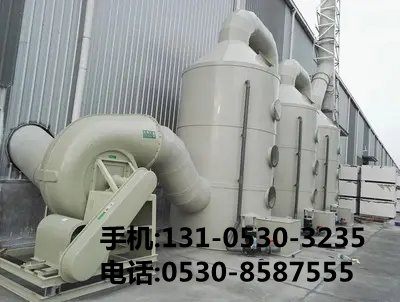

酸霧吸收塔安裝連接及加工方式全解析



在工業生產中，酸霧吸收塔起著至關重要的環保作用，它能夠有效處理含有酸性氣體的廢氣，保護環境和員工健康。而酸霧吸收塔的安裝連接及加工方式直接影響著其性能和使用壽命，以下將對這些方面進行詳細闡述。



 一、酸霧吸收塔的加工方式



 （一）材料選擇與準備

酸霧吸收塔的加工***先從材料的選擇開始。由于要接觸酸性氣體，塔體材料必須具備******的耐腐蝕性。常見的材料有不銹鋼（如 316L 不銹鋼，其含有鉬元素，在耐氯離子腐蝕等方面表現出色）、玻璃鋼（由玻璃纖維和樹脂復合而成，具有輕質、高強、耐腐蝕的***點，可根據不同的樹脂選擇適應多種酸液環境）以及聚丙烯（PP）等塑料材質（對一些低濃度、溫度不高的酸性廢氣有******的抗腐蝕性且成本較低）。



在材料準備階段，對于板材材料，需要根據設計尺寸進行裁剪。例如，使用不銹鋼板時，要確保裁剪邊緣平整光滑，無毛刺，以免影響后續的焊接或粘接質量。對于玻璃鋼材料，可能需要根據模具形狀進行鋪層準備，以保證成型后的塔體壁厚均勻。



 （二）塔體制作工藝

1. 不銹鋼塔體制作

     焊接工藝：如果是不銹鋼材質的塔體，焊接是關鍵的加工步驟。采用氬弧焊打底，手工電弧焊填充蓋面的焊接方式較為常見。氬弧焊能夠保證焊縫的高質量，尤其是在焊接薄板時，可以有效防止燒穿現象。在焊接過程中，要嚴格控制焊接電流、電壓和焊接速度，以確保焊縫的強度和密封性。例如，焊接 3mm 厚的不銹鋼板時，氬弧焊的電流通常控制在 80  120A 之間，焊接速度保持在每分鐘 10  15cm 左右，具體參數還需根據實際設備和環境進行調整。

     打磨與拋光：焊接完成后，需要對焊縫進行打磨和拋光處理。先用角磨機配以砂輪片對焊縫余高進行打磨，使其與母材平齊，然后再用拋光輪進行拋光，直至焊縫表面光亮，無明顯痕跡。這樣可以提高塔體的外觀質量，同時也減少了酸性氣體在焊縫處的附著和腐蝕。

2. 玻璃鋼塔體制作

     手糊成型：這是玻璃鋼塔體常用的加工方法之一。先將玻璃纖維布裁剪成合適的尺寸，然后在模具表面涂刷脫模劑，以便成型后順利脫模。接著，將調配***的樹脂膠液均勻涂刷在模具上，再將玻璃纖維布逐層鋪放上去，用刷子或輥筒將樹脂浸透玻璃纖維布，并排除氣泡。每鋪一層布，都要等待樹脂初步固化后再鋪下一層，如此反復，直到達到設計的塔體壁厚。在手糊成型過程中，要注意樹脂的配比準確，固化劑和促進劑的添加量要嚴格按照規定，以確保玻璃鋼的固化質量和性能。

     纏繞成型：對于一些***型或形狀規則的酸霧吸收塔塔體，纏繞成型是一種高效的加工方式。通過專業的纏繞設備，將玻璃纖維紗按照一定的規律和角度纏繞在芯模上，同時噴入樹脂，使其固化成型。纏繞成型能夠保證塔體的強度和均勻性，并且生產效率較高。在纏繞過程中，要控制***纏繞張力、樹脂流量和纏繞速度等參數，以保證產品質量。

3. 塑料塔體（如 PP）制作

     注塑成型：對于一些小型的酸霧吸收塔部件或整體結構相對簡單的塔體，注塑成型是一種可行的方法。將 PP 顆粒加熱熔化后，注入到模具型腔中，冷卻固化后得到所需的形狀。注塑成型的***點是生產效率高、制品尺寸精度高，但模具成本較高，適合批量生產。

     焊接加工：當 PP 塔體需要拼接或組裝時，采用熱風焊接或超聲波焊接等方式。熱風焊接是通過加熱空氣吹向 PP 板材的焊接面，使其熔化后壓合在一起，形成牢固的焊縫。超聲波焊接則是利用超聲波的振動能量使 PP 材料局部摩擦生熱熔化，從而實現焊接。在焊接過程中，要注意控制焊接溫度、壓力和時間，以確保焊接質量，防止出現虛焊或漏焊現象。



 （三）內部結構加工

酸霧吸收塔內部通常設有填料層、噴淋系統、除霧器等部件，這些部件的加工精度和安裝位置也至關重要。

1. 填料層加工

     填料選擇與切割：根據廢氣的性質和處理要求，選擇合適的填料，如鮑爾環、階梯環、蜂窩斜管等。對于一些***型填料，可能需要進行切割加工，以滿足塔體直徑和安裝高度的要求。在切割填料時，要保證切口整齊，避免產生過多的碎屑，以免影響填料的性能和堵塞塔體。

     填料固定：為了使填料在塔體內穩定放置，需要設計合理的填料固定裝置。例如，在塔體內壁上設置格柵或托盤，將填料分層放置在上面，并通過卡槽或螺栓等方式固定格柵或托盤，防止填料在氣流沖擊下移位或堆積不均。

2. 噴淋系統加工

     噴頭制造與安裝：噴淋系統的噴頭是關鍵部件之一，其加工精度直接影響到噴淋效果。噴頭通常采用精密鑄造或機械加工而成，要確保噴頭的噴孔尺寸均勻、方向準確。在安裝噴頭時，要根據塔體的設計和噴淋覆蓋范圍，合理確定噴頭的位置和角度，并通過螺紋連接或法蘭連接等方式固定在噴淋管道上。

     噴淋管道加工：噴淋管道一般采用不銹鋼或 PVC 管材，根據塔體的形狀和噴淋布局進行彎曲和焊接加工。在管道加工過程中，要保證管道的內壁光滑，減少流體阻力，同時要確保管道的連接處密封******，防止噴淋液泄漏。

3. 除霧器加工

     葉片制作：除霧器的葉片通常采用塑料或不銹鋼材質制作。對于塑料葉片，可以通過注塑成型或擠出成型的方式生產；對于不銹鋼葉片，則需要經過切割、沖壓、成型等工藝。在制作葉片時，要控制***葉片的厚度、角度和間距，以保證除霧效果。

     除霧器組裝：將制作***的葉片按照設計要求組裝成除霧器單元，然后安裝在塔體的出口處。除霧器的安裝要牢固，并且要與塔體壁面密封******，防止酸性氣體繞過除霧器直接排出。

 二、酸霧吸收塔的安裝連接方式



 （一）基礎準備與塔體就位

1. 基礎施工：在安裝酸霧吸收塔之前，需要先根據塔體的重量和尺寸設計并建造合適的基礎。基礎一般采用混凝土澆筑而成，要保證基礎的平面度和水平度符合要求，誤差通常控制在 ±5mm 以內。在基礎表面還需要預留地腳螺栓孔或安裝板，以便固定塔體。

2. 塔體運輸與就位：將加工***的酸霧吸收塔塔體運輸?shù)桨惭b現場后，使用吊車或其他起重設備將其吊起，緩慢放置在基礎上。在吊裝過程中，要注意保護塔體的表面不受碰撞和劃傷，尤其是對于玻璃鋼和塑料材質的塔體，更要輕吊輕放。塔體就位后，通過調整地腳螺栓或在塔體底部墊置調整墊片的方式，使塔體垂直度符合要求，一般垂直度偏差不超過塔體高度的 1/1000。



 （二）進出口管道連接

1. 法蘭連接：酸霧吸收塔的進出口管道通常采用法蘭連接方式。在連接前，要先清理法蘭表面的雜質和油污，然后在法蘭之間安裝密封墊片。密封墊片的材料要根據介質的性質選擇，如對于酸性介質，可選用耐酸橡膠墊片或聚四氟乙烯墊片。將螺栓均勻地?cái)Q緊在法蘭螺母上，擰緊力矩要符合規定值，一般按照螺栓的規格和法蘭的***小，參考相關的螺栓擰緊力矩標準執行。例如，對于 M16 的螺栓，擰緊力矩一般在 80  120N·m 之間。

2. 焊接連接（適用于部分金屬管道）：在一些對密封性要求極高或不適合法蘭連接的情況下，也可采用焊接連接進出口管道。焊接前，要將管道和塔體的接口處進行打磨處理，去除氧化層和銹跡，然后按照焊接工藝規程進行焊接操作。焊接完成后，要對焊縫進行無損檢測，如采用射線探傷或超聲波探傷等方法，確保焊縫無裂紋、氣孔等缺陷。



 （三）內部部件連接與調試

1. 填料層與塔體的連接：在將填料裝入塔體后，要對填料層進行固定，防止其在運行過程中移位。如前所述，通過格柵或托盤將填料壓緊，并將格柵或托盤與塔體壁進行連接固定。連接方式可以是焊接（對于金屬塔體和金屬格柵）或螺栓連接（對于塑料塔體和塑料格柵）。在固定過程中，要注意不要損壞填料。

2. 噴淋系統連接與調試：安裝***噴淋管道和噴頭后，要對噴淋系統進行調試。***先，檢查噴淋管道的密封性，通過打壓試驗來檢測管道是否存在泄漏點。一般情況下，打壓壓力為設計壓力的 1.5 倍，保持壓力 30 分鐘以上，觀察壓力是否下降，若壓力無明顯下降，則說明管道密封******。然后，開啟水泵，逐漸調節噴淋壓力和流量，觀察噴頭的噴淋效果，確保噴淋液能夠均勻地覆蓋整個填料層，無偏流或死角現象。

3. 除霧器連接與調試：除霧器安裝完成后，要檢查其與塔體的密封性和連接牢固性。在系統運行前，可以先通入少量氣體，檢查除霧器是否有抖動或異常聲響，若有問題，要及時調整除霧器的安裝位置或固定方式。在正式運行后，觀察除霧器的除霧效果，通過檢測出口氣體的霧滴含量來判斷除霧器的工作性能，一般要求出口氣體中的霧滴含量不超過一定標準（如小于 50mg/m³）。



 三、安裝連接及加工過程中的注意事項



 （一）安全防護

在整個酸霧吸收塔的加工、安裝連接過程中，安全是***要考慮的因素。由于涉及到電氣設備（如焊接機、起重機等）、高處作業（如塔體吊裝）以及腐蝕性材料（如酸液、樹脂等），必須采取相應的安全防護措施。施工人員要佩戴***安全帽、防護手套、護目鏡等個人防護用品，在進行電氣作業時，要遵守電氣安全操作規程，防止觸電事故的發生；在高處作業時，要系***安全帶，并設置警示標志，防止人員墜落；在處理腐蝕性材料時，要避免材料接觸皮膚和眼睛，如發生意外接觸，要及時用清水沖洗并就醫。



 （二）質量控制

1. 材料檢驗：在材料采購和使用前，要對材料進行嚴格的檢驗。檢查材料的規格、型號、材質是否符合設計要求，對于不銹鋼材料，要檢查其化學成分和力學性能；對于玻璃鋼和塑料材料，要檢查其外觀質量、厚度、硬度等指標。只有合格的材料才能投入使用，以確保酸霧吸收塔的質量和性能。

2. 過程監控：在加工和安裝連接過程中，要對每一道工序進行質量監控。例如，在焊接過程中，要檢查焊縫的質量，包括焊縫的外觀、尺寸、無損檢測結果等；在玻璃鋼手糊成型過程中，要檢查樹脂的固化程度、玻璃纖維布的鋪層情況等；在安裝連接過程中，要檢查法蘭的密封性、管道的連接牢固性等。一旦發現質量問題，要及時采取措施進行整改，避免問題積累導致嚴重后果。



 （三）環境保護

酸霧吸收塔本身就是環保設備，但在其加工、安裝連接過程中也可能產生一定的環境污染。例如，在不銹鋼焊接過程中會產生焊接煙塵，在玻璃鋼加工過程中會揮發出樹脂氣味，在塑料焊接過程中也會產生少量的有害氣體。因此，要采取有效的環境保護措施，如在焊接作業區域設置局部通風設施，將焊接煙塵抽出并凈化處理；在玻璃鋼和塑料加工車間加強通風換氣，減少有害氣體的濃度；對于產生的廢料和邊角料，要進行分類收集和妥善處理，避免對環境造成二次污染。



綜上所述，酸霧吸收塔的安裝連接及加工方式是一個復雜而細致的過程，涉及到多個環節和技術要點。只有嚴格按照相關標準和規范進行操作，注重安全防護、質量控制和環境保護，才能確保酸霧吸收塔的性能******、運行穩定，從而有效地發揮其環保作用，為工業生產中的廢氣處理提供可靠的保障。
